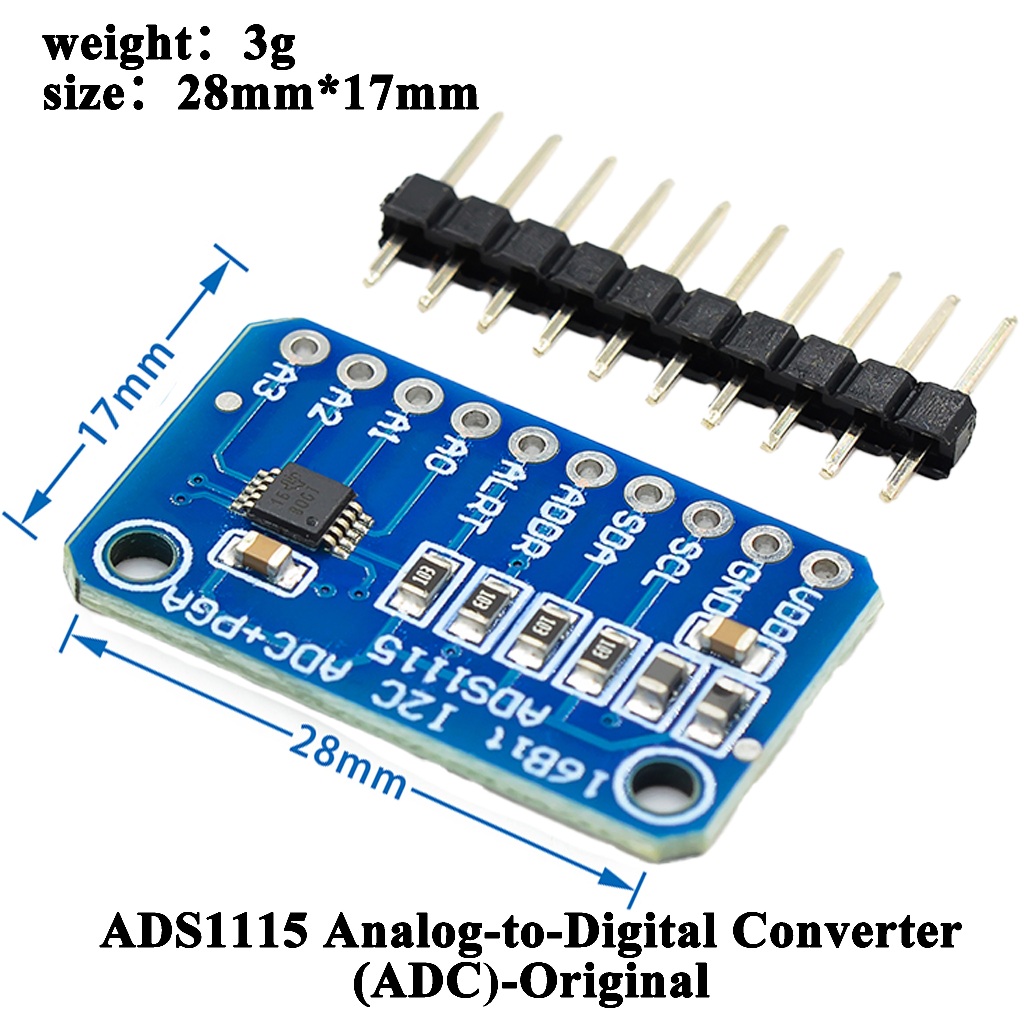

โมดูล ADS1115 ADC 16 บิต 4 ช่อง ความละเอียดสูง อินเทอร์เฟซ I2C

คุณสมบัติ: คุณสมบัติ แพ็คเกจ QFN ขนาดเล็กพิเศษ: ADS1113, ADS1114 และ ADS1115 มีความละเอียด 16 บิตตัวแปลงอนาล็อกเป็นดิจิตอล (ADC) ที่แม่นยำในแพ็คเกจ QFN ขนาด 2 มม. × 1.5 มม. × 0.4 มม. ขนาดเล็กพิเศษซึ่งทำงานจาก 2.0V เป็น จ่าย 5.5 โวลต์ค่ะ การบริโภคกระแสไฟฟ้าต่ำ: มีจำหน่ายในแพ็คเกจ QFN-10 หรือ MSOP-10 ADS1113/4/5 ได้รับการออกแบบด้วยความแม่นยำ กำลังไฟ และความสะดวกในการใช้งาน ADS1113/4/5 ในโหมดต่อเนื่อง: เพียง 150μA. โหมดยิงเดี่ยวและปิดอัตโนมัติ: มีแหล่งอ้างอิงและออนบอร์ด ในโหมดถ่ายภาพเดี่ยวจะดับลงโดยอัตโนมัติหลังจากการแปลงช่วยลดการใช้กระแสไฟฟ้าอย่างมากในช่วงว่างงาน สามารถเลือกอัตราข้อมูลที่ตั้งโปรแกรมได้: ข้อมูลจะถูกถ่ายโอนผ่านอินเทอร์เฟซอนุกรมที่เข้ากันได้กับ I2C สามารถเลือกอัตราข้อมูลได้สี่อัตราจาก 8SPS ถึง 860SPS การอ้างอิง LOW-DRIFT ภายใน: ADS1113/4/5 ทำงานจากแหล่งจ่ายไฟเดียวพร้อมแรงดันไฟฟ้าตั้งแต่ 2.0V ถึง 5.5V OSCILLATOR ภายใน: ADS1113/4/5 สามารถทำการแปลงอัตราจาก 8SPS เป็น 860SPS ADS1114 และ ADS1115 มีให้บริการออนบอร์ด PGA บน ADS1114 และ ADS1115 ที่อยู่ที่เลือกพินมีช่วงอินพุตตั้งแต่ซัพพลายจนถึง± 256mV ทำให้สัญญาณทั้งขนาดใหญ่และขนาดเล็ก สี่ส่วนปลายเดียวหรือสองอินพุตที่แตกต่างกัน: ADS1115 มีมัลติเพล็กซ์อินพุต (MUX) ที่ให้ความแตกต่างของคอมเพรสเซอร์ที่ตั้งโปรแกรมได้สองแบบหรืออินพุตปลายเดียวสี่ช่อง (มีอยู่ใน ADS1114 และ ADS1115) โหมดการทำงาน: ADS1113/4/5 ทำงานทั้งในโหมดแปลงต่อเนื่องหรือโหมดยิงเดียว การใช้งาน: เครื่องดนตรีพกพาสินค้าอุปโภคบริโภค ADS1113/4/5 ระบุตั้งแต่ -40℃ โดยปกติแล้วจะได้ +125 ถึง +125℃การตรวจสอบแบตเตอรี่ ฯลฯ
