Voktta บอร์ดชาร์จแบตเตอรี่ลิเธียม พลังงานแสงอาทิตย์ ควบคุมไฟอัตโนมัติ

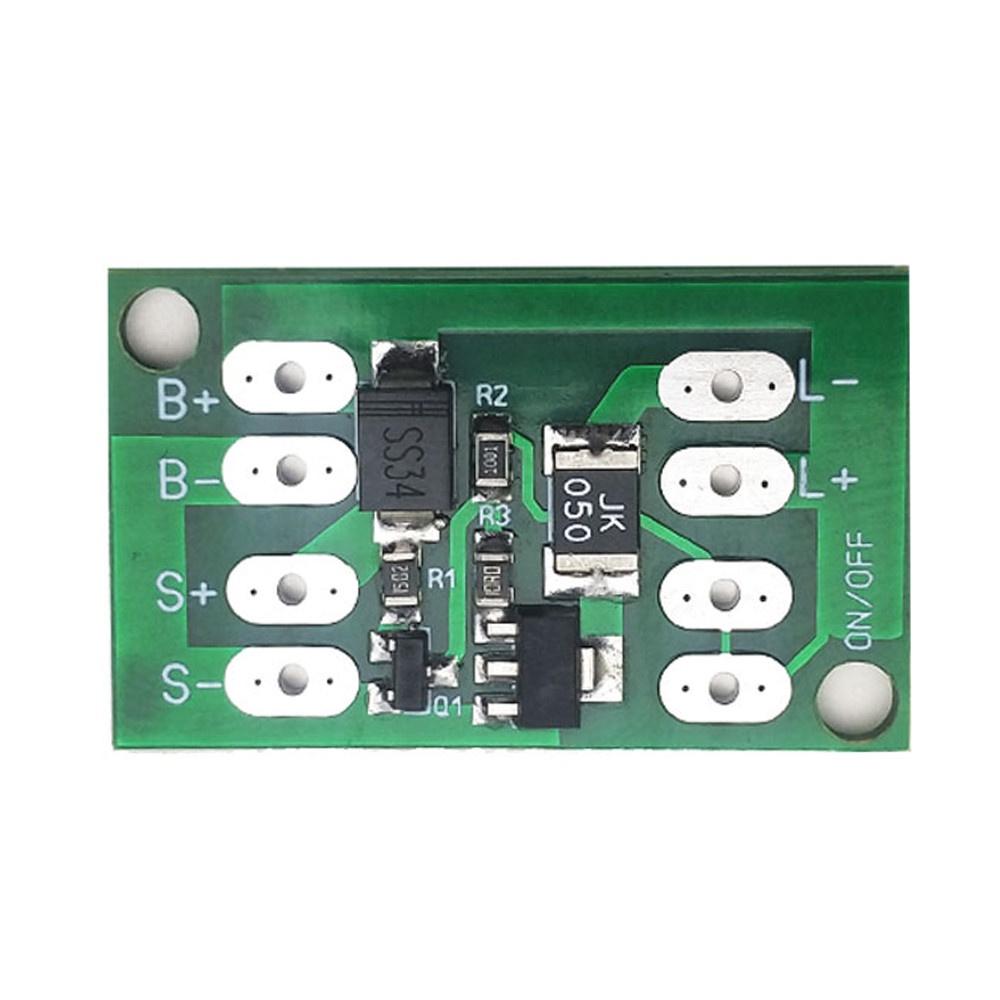

วิธีเดินสายไฟ: 1.แบตเตอรี่ลิเธียม B+B- เชื่อมต่อกับแบตเตอรี่ลิเธียม 2. แผงเซลล์แสงอาทิตย์ S+ S- เชื่อมต่อกับแผงโซลาร์เซลล์ 3. เอาต์พุต L + L- ลำดับการเดินสายไฟ: 1: เชื่อมต่อแบตเตอรี่ลิเธียมแบตเตอรี่ต้องมีบอร์ดป้องกันที่เกี่ยวข้อง 1: เชื่อมต่อแบตเตอรี่ลิเธียมแบตเตอรี่ต้องมีบอร์ดป้องกันที่สอดคล้องกัน ไฟ LED เชื่อมต่อกับไฟ LED แบตเตอรี่ลิเธียมมีพลังงานและไฟ LED สว่างขึ้น 3: เชื่อมต่อกับแผงโซลาร์เซลล์ ในขณะนี้แผงโซลาร์เซลล์ส่องสว่างด้วยแสงและไฟ LED จะดับลงและไฟ LED จะติดโดยไม่มีแสง สวิตช์สามารถติดตั้งได้หากจำเป็นต้องปิดในเวลากลางคืนหรือส่วนต่อประสานสวิตช์ SW ได้รับการสงวนไว้สำหรับการขนส่งและการจัดเก็บ ข้อควรระวัง: 1: กระแสไฟขาออกที่ทำงานที่เสถียรของบอร์ดควบคุมไม่สามารถมากกว่า 600ma มิฉะนั้นอาจทำให้เกิดการป้องกันเอาต์พุต 2: การชาร์จและป้องกันการไหลย้อนกลับโดยไม่ต้องชาร์จไฟเกินและต้องใช้แบตเตอรี่ลิเธียมป้องกันการชาร์จไฟเกินกับบอร์ดป้องกันที่สอดคล้องกัน (แบตเตอรี่โทรศัพท์มือถือทั้งหมดมีการป้องกัน 3.7v และมากกว่า 18650 ไม่มี ไม่สามารถใช้บอร์ดป้องกัน 3.7v ในซีรีส์ได้) วิธีใช้: ให้ความสนใจกับการกันน้ำและฉนวนกันความร้อน 4: หลอดไฟ LED ไม่สามารถใช้ไดรฟ์เพิ่มได้ 5: แรงดันแบตเตอรี่ของคอนโทรลเลอร์คือแรงดันขาออกไม่ จำกัด กระแสและแรงดันไฟฟ้าไม่สามารถใช้ลูกปัดหลอด LED 2V3V ได้โดยตรงจำเป็นต้องขับเคลื่อนด้วยกระแสคงที่ทีละขั้นตอนหรือซีรีส์ ตัวต้านทาน จำกัด กระแสไฟฟ้าและกระแสไฟขาออกเป็นกระแสไฟฟ้าทำงานสูงสุดไม่ใช่กระแสคงที่ หมายเหตุ: กำลังขับคือกำลังขับจริงโปรดยืนยันการใช้พลังงานจริงของโหลดก่อนใช้งาน 2: การเข้าถึง 3Vled โดยตรงอาจทำให้คอนโทรลเลอร์หรือ LED เสียหายได้ แบตเตอรี่ต้องติดตั้งแผ่นป้องกันและแรงดันแบตเตอรี่ต้องตรงกับแรงดันไฟฟ้าวงจรเปิดของแผงโซลาร์เซลล์ รายการแพ็คเกจ: แผงวงจรควบคุมพลังงานแสงอาทิตย์ * 1
