Dc 6-80V BLDC สามเฟส DC Brushless มอเตอร์ควบคุม PWM พลังงานสูง 1600W มอเตอร์ควบคุมไดรเวอร์บอร์ดควบคุมมอเตอร์ Regulator ไม่มีฮอลล์ ราคา ถูกที่สุด ดีลบีเคเค
ตัวควบคุมมอเตอร์ DC 6-80V BLDC สามเฟส DC Brushless PWM กำลังไฟสูง 1600W มอเตอร์ควบคุมบอร์ดควบคุมมอเตอร์ตัวควบคุมมอเตอร์ไม่มีโถง

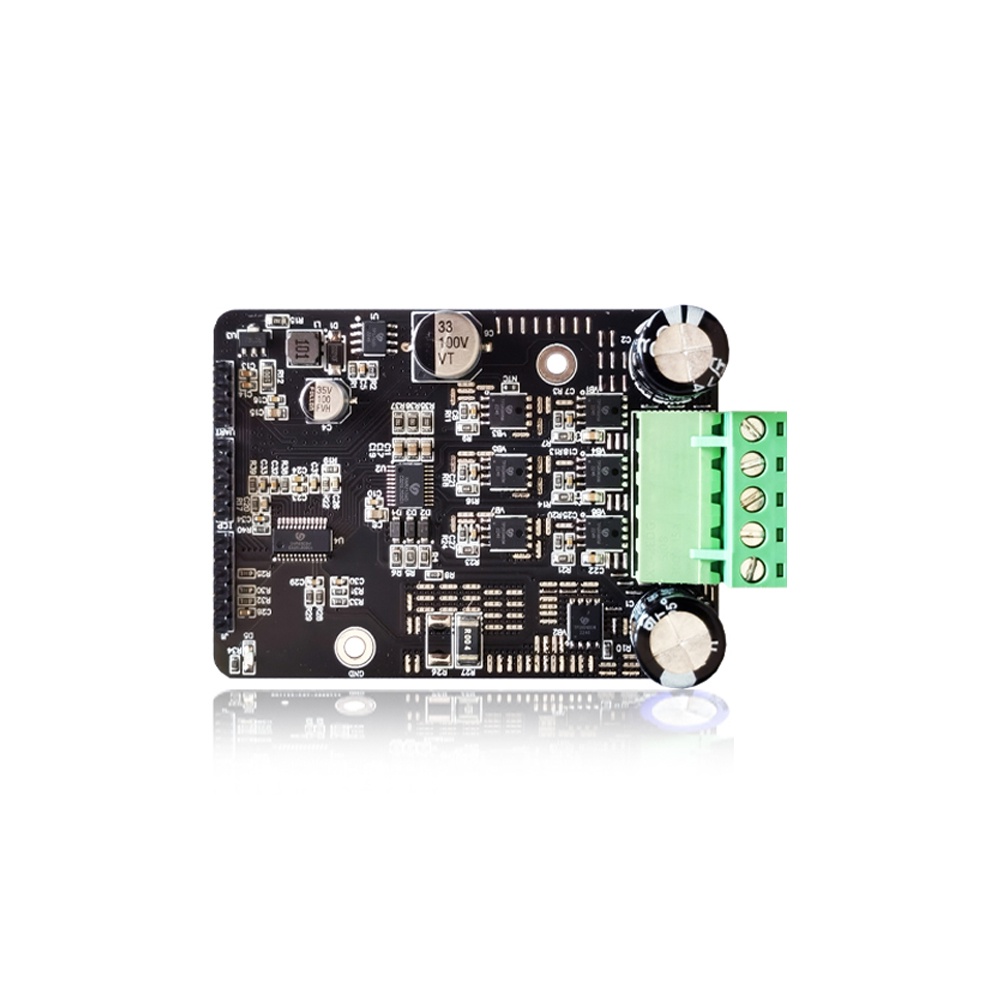

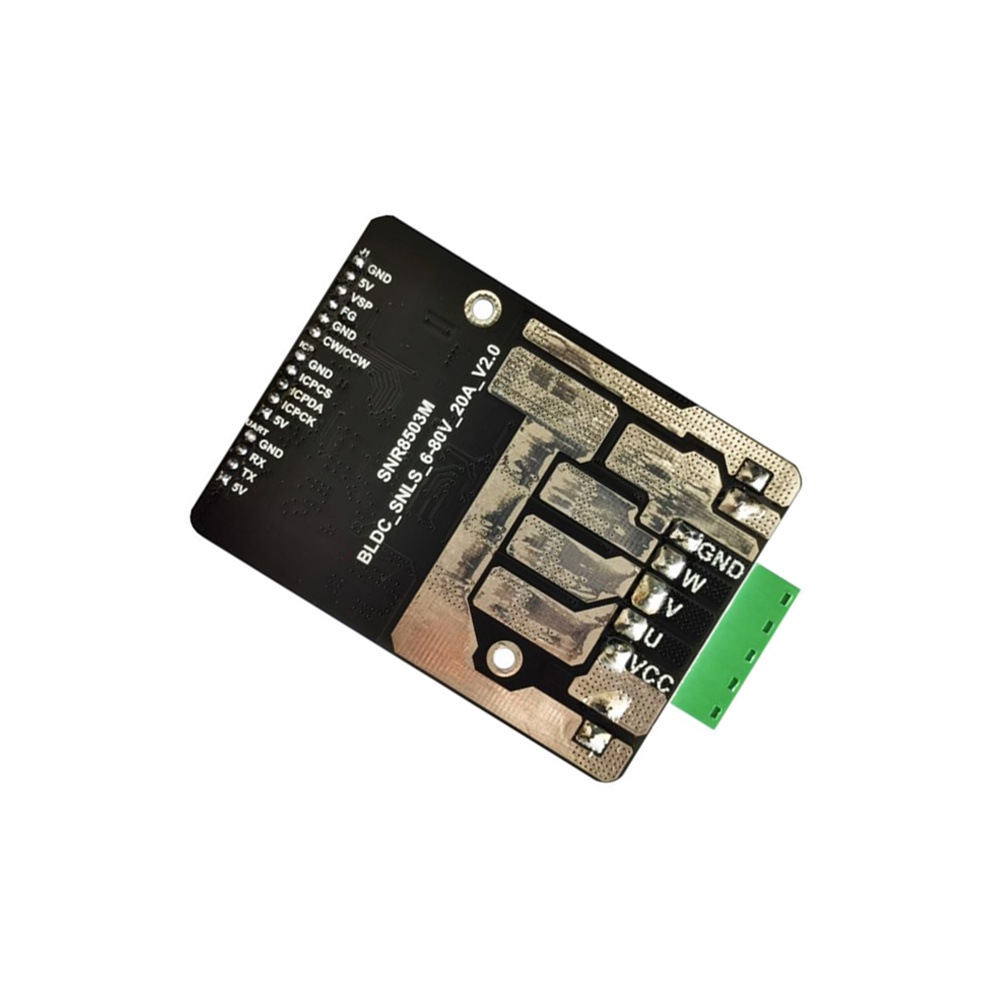

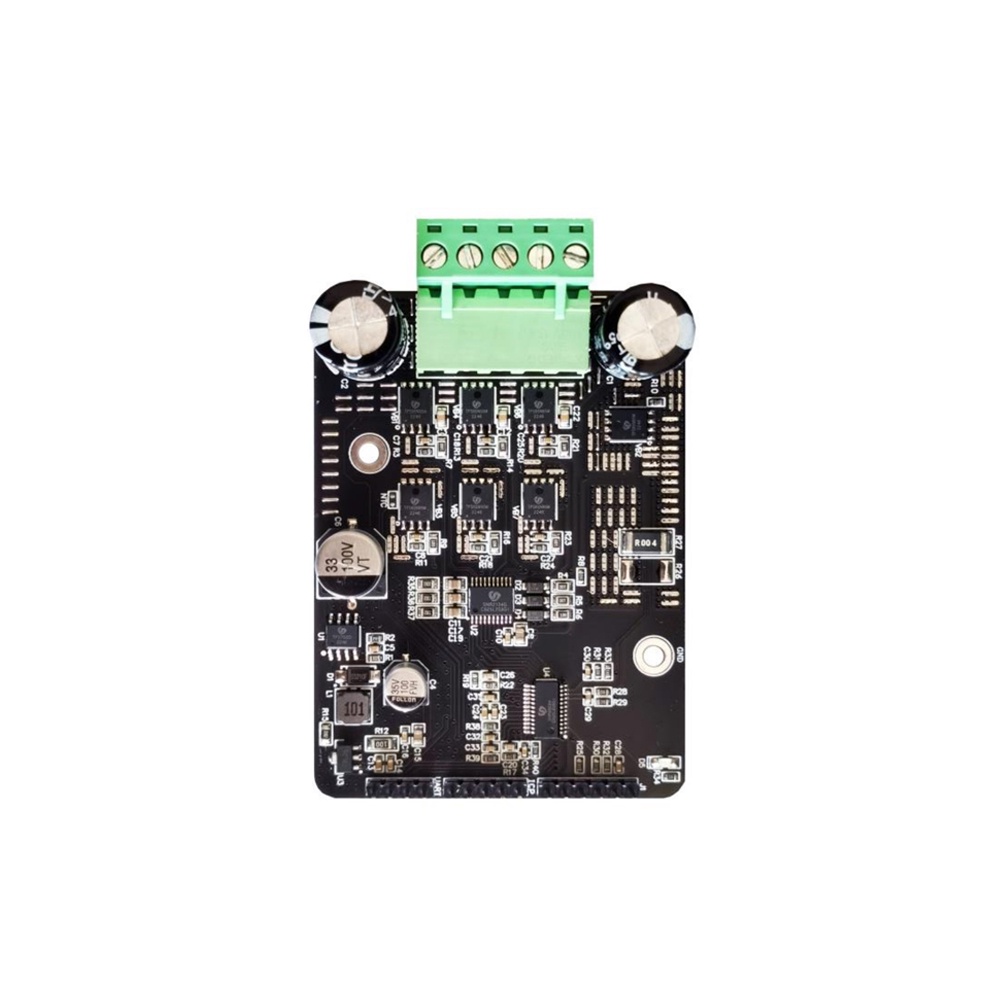

ผลิตภัณฑ์นี้เป็นโมดูลไดรเวอร์มอเตอร์ BLDC แบบไม่อุปนัยที่พัฒนาขึ้นสำหรับชิปไดรฟ์ SNR8503M ชิปรวมเข้ากับวงจรพิเศษของไดรเวอร์มอเตอร์แบบไม่อุปนัยพร้อมวงจรต่อพ่วงที่เรียบง่ายฟังก์ชั่นที่สมบูรณ์แบบขนาดเล็กดีบักง่ายสูง แอปพลิเคชันที่ยืดหยุ่นแอปพลิเคชันกว้างและอื่น ๆ
Mcu หลัก 32 บิตซึ่งสะดวกมากสำหรับการพัฒนาและการดีบักจำลอง เพื่ออำนวยความสะดวกให้ผู้ใช้สามารถขับเคลื่อนมอเตอร์ BLDC ที่ไม่อุปนัยได้อย่างรวดเร็ว บริษัท ของเราได้เสร็จสิ้นขั้นตอนหลักของซอฟต์แวร์และผู้ใช้จะต้องดำเนินการพัฒนาทุติยภูมิบนพื้นฐานของซอฟต์แวร์นี้เพื่อ การพัฒนาผลิตภัณฑ์ที่สมบูรณ์อย่างรวดเร็ว
คุณสมบัติ:

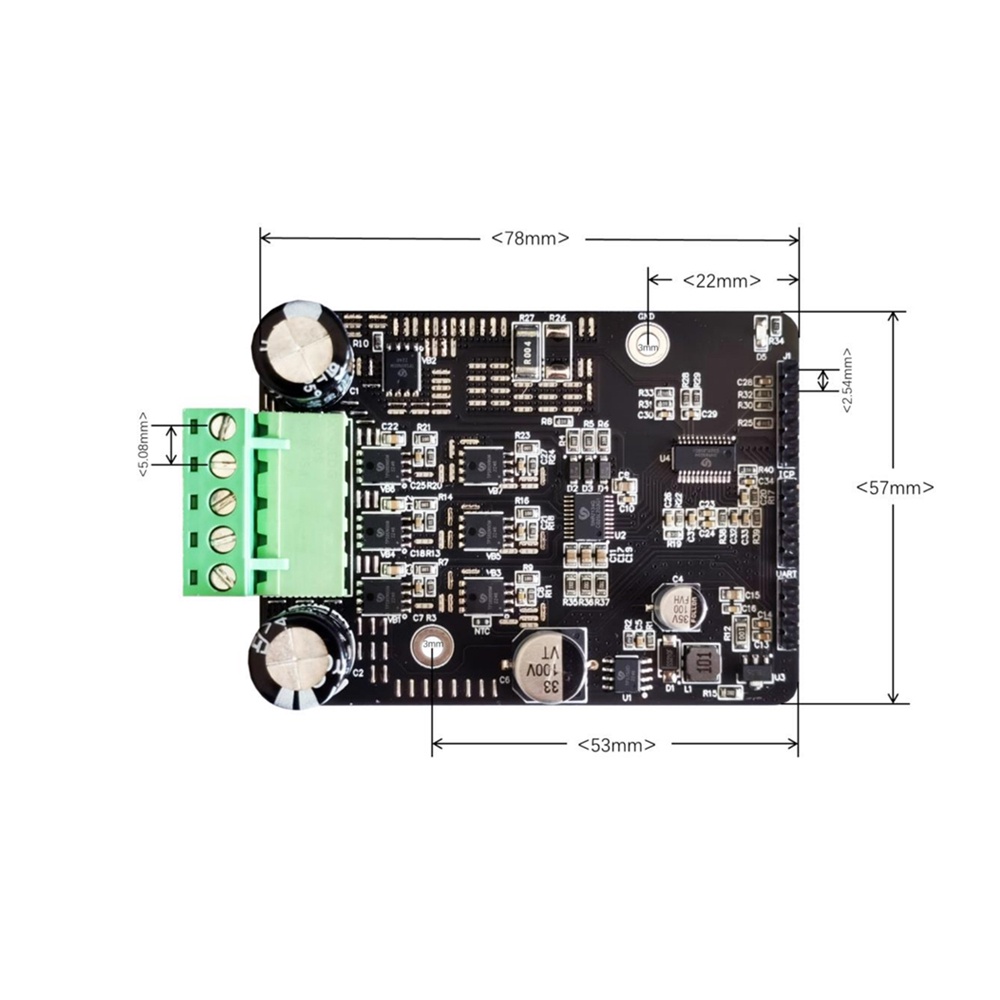

ความยาวและความกว้างของโมดูลไดรฟ์คือ 78×57 มม. ความหนาของแผ่น 1.6 มม. แรงดันไฟฟ้าที่ใช้งานได้คือ 6-80V และรองรับการป้องกันการเชื่อมต่อแบบย้อนกลับและโมดูลจะไม่เสียหาย การต่อสายไฟแบบย้อนกลับแบบสายไฟฟ้า

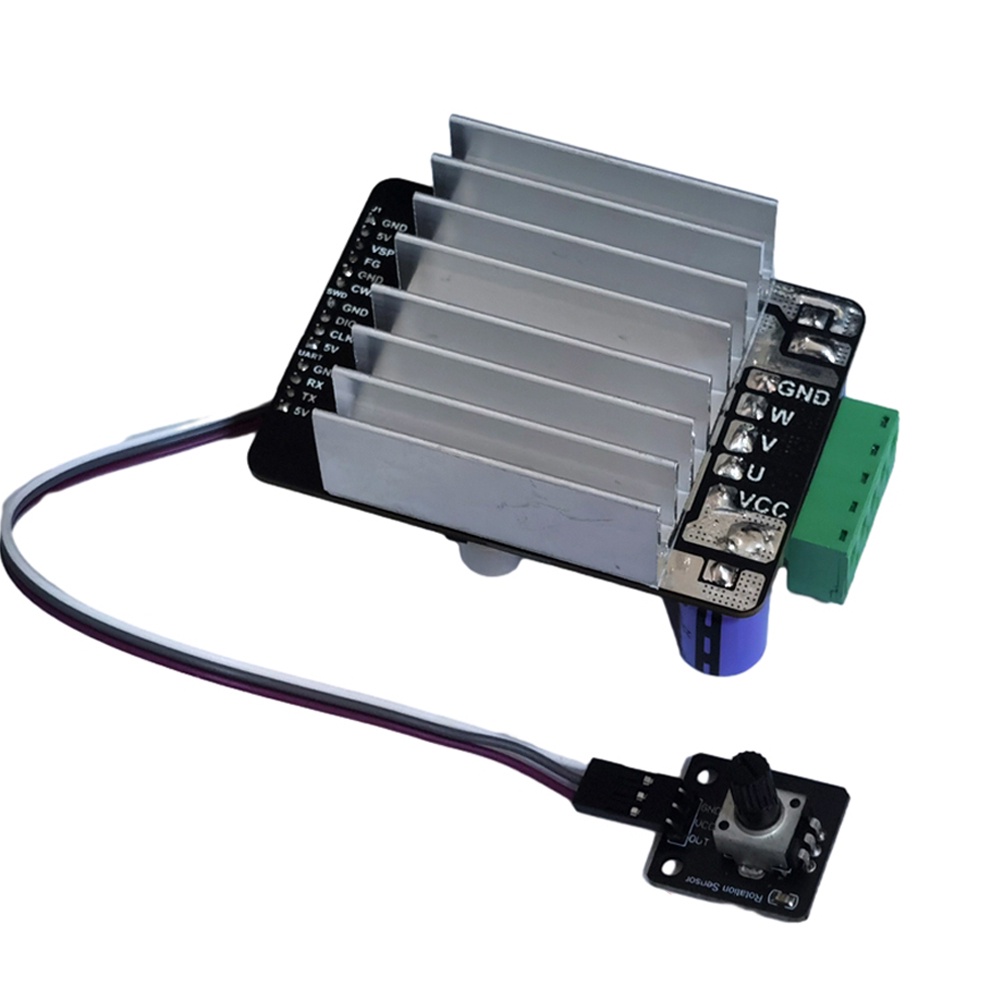

โมดูลนั้นเปลือยเปล่าโดยค่าเริ่มต้น เมื่อมอเตอร์ขับเคลื่อนด้วยกระแสไฟต่ำกว่า 5A ไม่จำเป็นต้องบังคับให้กระจายความร้อน แต่ต้องแน่ใจว่ามีการระบายอากาศตามปกติเท่านั้น เมื่อกระแสขับเกิน 5A จะต้องถูกบังคับให้กระจายความร้อน
ไฟ LED ออนบอร์ดสำหรับสแตนด์บายการทำงานข้อผิดพลาดและรัฐอื่น ๆ

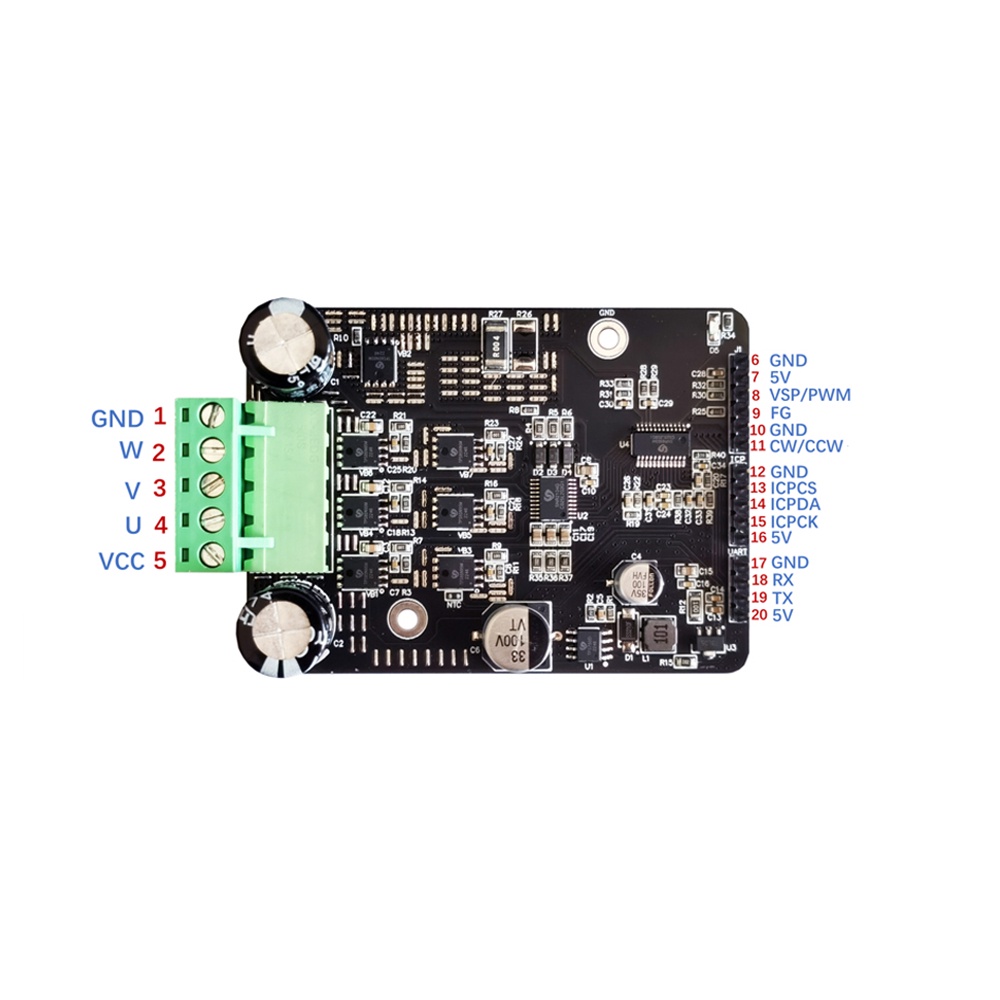

โพเทนชิออมิเตอร์ออนบอร์ด (0.5~5V), อินเทอร์เฟซควบคุมความเร็ว PWM (ความถี่ 1~20KHz), รอบการทำงาน 10~100%
อินเทอร์เฟซข้อเสนอแนะความเร็ว FG ออนบอร์ดความเร็วในการคำนวณ RPM = ความถี่ FG Hz * 60 / หมายเลขเสา
อินเทอร์เฟซพวงมาลัย CW / CCW ออนบอร์ดที่ถูกระงับสำหรับ CW ตามเข็มนาฬิกา GND ลัดวงจรสำหรับพวงมาลัย CCW แบบทวนเข็มนาฬิกา
พอร์ตอนุกรม UART ออนบอร์ด ผู้ใช้สามารถควบคุมโมดูลผ่านโปรโตคอลพอร์ตอนุกรม
อินเตอร์เฟซการเผาไหม้ออนบอร์ดสำหรับการอัปเดตโปรแกรมการเผาไหม้
ข้อมูลจำเพาะ:
แรงดันไฟฟ้าที่ใช้งานได้: 6-80V
กระแสไฟสูงสุด: สูงสุด 20A สูงสุด 50A กระแสสูงสุด: พิกัด 20A สูงสุด
กำลังไฟสูงสุด: 1600W
การป้องกันกระแสเกิน: ใช่
ขนาดผลิตภัณฑ์: 78 มม. x 57 มม. x 20 มม
ฐานล้อมอเตอร์ขับเคลื่อน
ชั้นล่างสุดแบบไม่เหนี่ยวนำ
ชั้นการเดินทางด้วยแรงจูงใจไฟฟ้าย้อนกลับ
อัลกอริทึมการชดเชยระยะเฟส
อัลกอริทึม PID แบบปิดลูปความเร็ว
อัลกอริทึม PID จำกัด ปัจจุบัน
อัลกอริทึมเริ่มต้นจาก Downwind
การใช้งาน:
ปั๊ม, อุปกรณ์ทางการแพทย์, เครื่องอัดลมทุกชนิด, พัดลม / พัดลมทุกชนิด, ไขควงไฟฟ้า, ม่านไฟฟ้า, ประตูอัตโนมัติ, ปั๊มน้ำมันไฮดรอลิก, ปั๊มลม, เครื่องอัดกระแสตรงไร้แปรงถ่าน, เครื่องตัดหญ้า, เครื่องพ่นสารเคมี, แรงผลักใต้น้ำ ฯลฯ
หมายเหตุ:
1. เนื่องจากความแตกต่างของแสงและหน้าจอสีของรายการอาจแตกต่างจากภาพเล็กน้อย
2. เนื่องจากการวัดด้วยตนเองโปรดให้ความแตกต่าง 1-3 ซม. เนื่องจากการวัดด้วยตนเอง
แพคเกจรวม:
ตัวควบคุมมอเตอร์ DC Brushless 1x 1x DC Brushless
